MEMBUAT DATABESE MODEL DENGAN MENGGUNAKAN ERwin


MEMBUAT DATA BASE MODEL DENGAN ERwin

Database Model adalah jenis model data yang menentukan struktur logis dari database dan fundamental menentukan di mana data dapat disimpan dengan cara, terorganisir, dan dimanipulasi. Salah satu program untuk membuat Entity Relationship Model adalah dengan Erwin.

ERwin bisa digunakan import/eksport database dari berbagai macam database. Kali ini saya akan mengkoneksikan database sederhana yaitu MS.Access.

INSTRUKSI EKSPORT DATABASE MODEL ERwin KE ACCESS

Kali ini kita memulainya dengan membuat database dengan nama “Database5” di MS-ACESS


Kemudian kita akan membuat ODBCnya
langkah pertama, jalankan odbc dari control panel, kalau tidak ada search, ketik "odbc" lalu tekan enter
Setelah muncul seperti gambar dibawah ini,kemidian kita klik add


Setelah itu klik Microsoft Driver (*.mdb,*.accdb),lalu klik finish

Setelah itu muncul kotak dialog untuk mensetup data acces kita,pertama isi data source name dengan nama sembarang,kemudian klik select untuk memilih letak dari data acces yan telah kita buat,maka akan muncul lagi kotak dialog.


Dialog pada select,kita pilih data acces yang telah kita buat,yakni “Database5”,dan pilih drivers penyimpana file acces yang kita gunakan setelah itu klik ok

Nah setelah itu akan muncul odbc yang telah kita simpan,lalu klik ok

Sekarang kita akan menggunakan Erwin,adapun langkah-langkahnya adalah sebagai berikut
1.klik new

2.kemudian pilih Logical/Physical,lalu klik ok

3.setelah itu klik new pada entitas makan akan muncul tabel entitas seperti di gambar


4.Isi table entitas sesuai dengan data yang kita inginkan,untuk merubah notasi pada relasi maka pilih model,lalu klik model propertis

5.Pada model properties ubah semuanya menjadi IE agar hubungan relasi bisa terlihat



6.kemudian setelah itu makan data Erwin akan terlihat seperti ini


Setelah semua entitas telah di input sekarang kita akan mengkoneksiakan Erwin ke database acces,adapun langkah-langkahnya adalah sebagai berikut
1.Pilih tools ,lalu klik Reverse engineer


2.Kemudian ubah model type dari logical ke physical

3.Kemudian klik icon sebelah kanan yang berada dekat dengan tulisan “select target server”

4.Pilih server ODBC sebagai target server

5.klik yes

6.Kemudian Klik lagi icon yang berda disebelah kanan detak tulisan “select target server”

7.Kemudian klik filter

8.klik close

9.pilih data base yang telah kita simpan di odbc sebelumya,lalu klik connect

10.muncul kotak dialog seperti dibawah lalu klik ok

11.pada kotak dialog berikut kita close saja

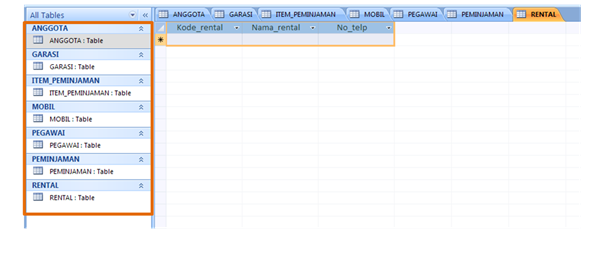

Setelah itu maka kita buka kembali data acces yang telah kita buat sebelummnya maka akan terlihat seperti dibawah ini



Demikianlah cara membuat data base model dengan menggunakan ERwin dan melakukan koneksi ke MS-Acces,semoga bermanfaat untuk kita semua,kurang lebihnya saya mohon maaf,karena saya masih dalam proses pembelajaran,sekian dan TERIMA KASIH.
